Kampana Fren Disk Nedir?

Otomotiv dünyasında güvenlik denildiğinde akla ilk gelen ve tartışmasız en hayati öneme sahip sistem fren sistemidir. Servis kapımızdan içeri giren müşterilerimiz genellikle motor performansı, yakıt tüketimi veya kaporta kozmetiği gibi konulara odaklansa da, PratikAraba uzmanları olarak bizim her zaman birinci önceliğimiz aracınızın güvenle durabilmesidir.

Hareket halindeki tonlarca ağırlığındaki bir kütleyi, saniyeler içinde ve güvenli bir şekilde durdurmak devasa bir mühendislik harikasıdır. Bu mühendisliğin temel taşlarından biri de halk arasında sıklıkla birbirine karıştırılan veya tek bir isim altında birleştirilen "Kampana Fren" ve "Disk Fren" sistemleridir.

Araç sahiplerinden sıkça "Aracımın kampana disklerinin değişmesi gerekiyormuş, bu ne anlama geliyor?" şeklinde sorular almaktayız. Aslında terminolojik olarak "kampana" ve "disk" birbirinden tamamen farklı iki çalışma prensibine sahip mekanizmalardır.

Eski model araçlarda dört tekerlekte de kampana sistemi kullanılırken, günümüz modern otomobillerinin birçoğunda ön tekerleklerde disk fren sistemi, arka tekerleklerde ise maliyet, el freni entegrasyonu ve dayanıklılık avantajları sebebiyle kampana fren sistemi kullanılmaktadır.

Üst segment veya performanslı araçlarda ise dört tekerlekte de disk fren bulunur. Bu makalemizde, arka akslarda sıklıkla karşılaştığımız bu hayati donanımı tüm teknik detaylarıyla inceleyecek, değişim periyotlarını ve servisimizde uyguladığımız profesyonel değişim adımlarını sizlerle paylaşacağız. Amacımız, her frene bastığınızda ailenizin ve sevdiklerinizin güvende olduğunu bilmenizin verdiği o paha biçilemez huzuru sağlamaktır.

Kampana Fren Disk Nedir?

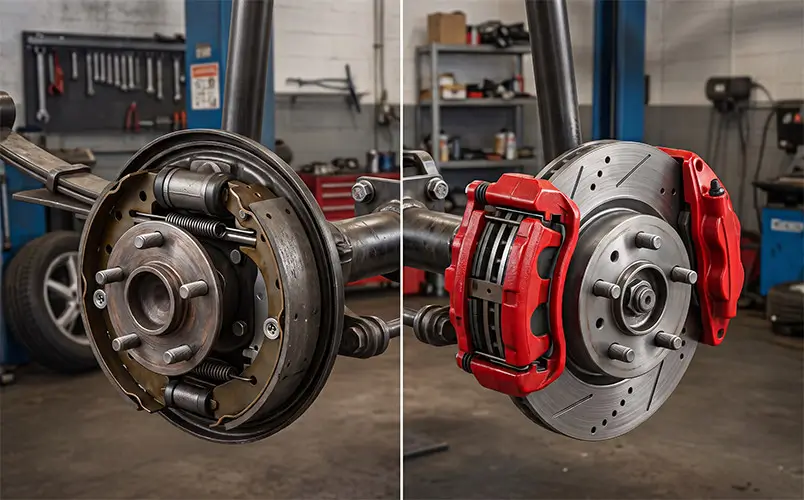

Konuya netlik kazandırmak adına öncelikle çalışma prensiplerini birbirinden ayırmamız gerekir. Fren sistemlerinin temel fiziksel amacı, aracın kinetik (hareket) enerjisini sürtünme yoluyla termal (ısı) enerjiye dönüştürerek aracı yavaşlatmak ve durdurmaktır.

Disk Fren Sistemi: Genellikle ön tekerleklerde yer alan bu sistem, tekerlekle birlikte dönen çelik bir disk (ayna) ve bu diski tıpkı bir mandal gibi iki yandan sıkarak sürtünme yaratan fren kaliperleri ve balatalarından oluşur. Açık bir yapıda olduğu için hava akımıyla çok daha hızlı soğur ve yüksek hızlarda ani frenlemeler için çok daha verimlidir.

Kampana Fren Sistemi: Kampana (İngilizce'de Drum Brake), tekerlek poryasına bağlı, çanak (veya tencere) şeklinde, dışa kapalı döküm demirden yapılmış silindirik bir muhafazadır. Tekerlekle birlikte döner. Ancak disk frenin aksine, sürtünme dışarıdan içe doğru değil, içeriden dışa doğru gerçekleşir. Kampananın içerisinde yarım ay şeklinde iki adet fren pabucu (kampana balatası), bu pabuçları iten hidrolik bir fren merkezi (tekerlek silindiri) ve pabuçları eski konumuna getiren güçlü geri getirme yayları bulunur.

Siz fren pedalına bastığınızda, fren merkezindeki hidrolik sıvı basınçla tekerlek silindirine ulaşır. Bu silindir içerisindeki pistonlar dışa doğru açılarak yarım ay şeklindeki balataları kampananın dönen iç yüzeyine doğru şiddetle ittirir. Meydana gelen yüksek sürtünme kuvveti aracın yavaşlamasını sağlar. Ayrıca el freni kolunu çektiğinizde, çelik bir tel vasıtasıyla bu pabuçlar mekanik olarak açılarak aracın sabit kalmasını (park pozisyonu) güvence altına alır.

Kampana frenlerin kapalı kutu tasarımı, dışarıdan gelen çamur, su, toz ve kire karşı muazzam bir koruma sağlar. Bu yüzden arazi araçlarında, pick-up'larda ve ticari araçlarda arka frenler genellikle kampana olarak tercih edilir. Kapalı tasarımının dezavantajı ise, oluşan ısının tahliyesinin disk frenlere göre daha zor olmasıdır.

Uzun süreli frenlemelerde (örneğin dik ve uzun bir yokuş inerken) kampana içindeki ısı kritik seviyelere ulaşarak fren zafiyetine (fren şişmesi) neden olabilir. İşte bu yüzden, ağır çalışma şartlarına maruz kalan bu kapalı kutunun bakımı ve parçalarının limit değerler içerisinde olması hayati önem taşır.

Kampana Fren Disk Değişimi Nasıl Yapılır?

Kampana fren sisteminin değişimi veya bakımı, açık yapıdaki disk fren balatası değişimine kıyasla çok daha meşakkatli, ciddi ustalık ve özel takımlar gerektiren kompleks bir süreçtir. Yanlış bir montaj, yayların fırlamasına, hidrolik kaçaklarına veya arka tekerleklerin aniden kilitlenerek aracın yoldan çıkmasına sebep olabilir. PratikAraba servis istasyonlarında bu işlem, alanında eğitimli mekanik teknisyenlerimiz tarafından adım adım ve son derece titiz bir protokolle uygulanır.

1. Söküm ve Güvenlik Aşaması: Araç lift yardımıyla güvenli bir şekilde kaldırılır. Arka tekerlekler söküldükten sonra karşımıza döküm kampana kapağı çıkar. Yılların getirdiği ısınma-soğuma döngüleri ve paslanma nedeniyle bu kapak poryaya kaynamış olabilir. Özel pas sökücü spreyler ve uygun çektirme aparatları kullanılarak kampana kapağı muhafazasına zarar vermeden yerinden alınır.

2. İç Temizlik ve Hasar Tespiti: Kampana kapağı açıldığında genellikle yoğun bir balata tozu kütlesiyle karşılaşılır. Kapalı sistem olduğu için toz dışarı atılamaz. Teknisyenlerimiz özel balata temizleme spreyi kullanarak tüm mekanizmayı (yaylar, pabuçlar, merkez silindiri) kurum ve tozdan arındırır. Bu aşamada gözle kontrol başlar: Fren tekerlek silindirinden hidrolik yağı sızıntısı var mı? Geri getirme yayları tansiyonunu kaybetmiş mi? Pabuçlardaki balata kalınlığı minimum yasal seviyenin (genellikle 1.5 - 2 mm) altına inmiş mi? Kampana tenceresinin iç yüzeyinde derin çizikler, oyuklar veya ısıdan kaynaklı yanık izleri var mı?

3. Parça Değişimi veya Tornalama: Eğer kampananın iç yüzeyi çizilmişse ancak iç çap (maksimum tornalama limiti) üreticinin belirlediği toleranslar içerisindeyse, kampana hassas torna makinesine bağlanarak yüzeyi pürüzsüzleştirilebilir. Ancak PratikAraba olarak temel tavsiyemiz; metal yorgunluğuna maruz kalmış, et kalınlığı incelmiş kampanaların tornalanmak yerine doğrudan orijinal OEM parçalarla sıfır olarak değiştirilmesidir. Zira incelen kampana çabuk ısınır, fren pedalında titreme yapar ve aşırı zorlanmada çatlama riski taşır. Fren balataları mutlaka sağ ve sol takım olarak aynı anda değiştirilir.

4. Montaj ve Yağlama: Yeni balatalar ve yay seti takılmadan önce, balataların tabla (arka levha) üzerinde sürtündüğü temas noktalarına ısıya son derece dayanıklı özel bakır gres veya seramik macun sürülür. Bu işlem ilerleyen dönemlerde frene basıldığında duyulan sinir bozucu "gıcırtı" seslerini engeller. Yeni yaylar özel pense takımlarıyla gerdirilerek yerlerine oturtulur.

5. Ayar ve Test: Kampana kapağı kapatılmadan önce cırcır (ayar mekanizması) ile balataların kampanaya olan mesafesi (boşluk ayarı) hassas bir şekilde yapılır. Sistem kapatılır. Eğer fren merkez silindiri değişmişse veya sisteme hava girmişse, fren hidroliği havası alınır. Son olarak el freni tel ayarı kabin içinden veya alt şasiden yapılarak tekerlekler tork anahtarı ile üretici standartlarında sıkılır. Araç liftten indirilip dinamometre üzerinde ve yol testinde fren kuvvet ölçümüne tabi tutularak müşteriye güvenle teslim edilir.

Kampana Fren Disk Değişimi Ne Zaman Yapılır?

Araç sahiplerinin en çok yanılgıya düştüğü konulardan biri de bakım periyotlarıdır. "Frenlerim şimdilik tutuyor, değiştirmeme gerek yok" düşüncesi, geri dönülemez kazalara davetiye çıkarır. Kampana fren sistemlerinin ömrü; aracı kullanım tarzınıza, ağırlık durumuna, otomatik veya manuel vites olmasına ve bulunduğunuz coğrafyanın topografyasına (bol yokuşlu mu düz mü) göre büyük farklılıklar gösterir. Ancak yine de göz ardı edilmemesi gereken net belirtiler ve kilometre sınırları mevcuttur.

Kilometre Bazlı Değişim Periyotları: Ortalama standartlarda kullanılan bir binek araçta ön disk balataları 30.000 - 40.000 km arasında biterken, arka kampana balataları frenleme yükünün sadece %30'unu üstlendiği için genellikle 60.000 ile 90.000 km arasında bir ömre sahiptir. Ancak kampana (çanak) muhafazasının ömrü daha uzundur ve çoğunlukla ikinci balata değişiminde aşınma limitine ulaşarak değiştirilmesi gerekir.

Kilometre sayacını beklemeden aracınızın size verdiği şu uyarı sinyallerine mutlaka kulak vermelisiniz:

* Sürtünme ve Kazıma Sesleri: Frene bastığınızda arka tekerleklerden metalin metale sürtünme sesi (cızırtı, hışırtı veya kazıma) geliyorsa, balata yüzeyi tamamen bitmiş ve pabuçların metal gövdesi kampanaya sürtmeye başlamış demektir. Bu durumda acilen servise başvurulmalıdır; aksi takdirde kurtarılabilecek bir kampana bile dakikalar içinde kullanılamaz hale gelir.

* El Freninin Zayıflaması veya Çok Yukarı Çekilmesi: Aracınızı yokuşa park ettiğinizde eskiden 3-4 tıkta (dişte) tutan el freni, artık kolu sonuna kadar çekmenize rağmen aracı sabit tutamıyor ve araç kayıyorsa, arka kampana balatalarınız aşınmış veya ayar mekanizmanız bozulmuş demektir.

* Fren Pedalında Düşme veya Süngerleşme: Fren pedalına bastığınızda pedal eskisine göre daha aşağıda kavrıyor veya ayağınızın altında "süngerimsi" bir his veriyorsa, kampana içindeki fren merkez silindirinden (pistonlarından) hidrolik sıvısı sızıyor olabilir. Bu, fren basıncının kaybolmasına neden olan kritik bir arızadır.

* Araç Burnunun Aşırı Dalması: Sert frenlemelerde aracınızın arka kısmı hiç yavaşlatmıyor gibi hissediyor ve aracın bütün yükü ön tarafa binerek (aracın burnu yere yapışarak) duruyorsa, arka kampana sisteminiz işlevini yitirmiş demektir. Bu durum, ön frenlerin aşırı ısınıp çok çabuk bitmesine ve aracın durma mesafesinin tehlikeli oranda uzamasına yol açar.

Kampana Fren Disk Değişimi Nerede Yapılır?

Fren sistemi söz konusu olduğunda tasarruf edilecek veya riske atılacak en ufak bir marj yoktur. "Tanıdık bir usta var, sanayide ucuza hallederiz" mantığıyla merdiven altı tamirhanelerde, garantisiz ve kaynağı belirsiz ucuz yan sanayi parçalarla yapılan onarımlar, sizin ve trafiğe çıkan diğer insanların hayatını riske atmak demektir. Kampana fren sistemi yaylı ve tansiyonlu bir yapıya sahip olduğu için, uygun ekipman (pabuç gerdirmesi, yay pensesi, tork anahtarı) kullanılmadan yapılan kaba kuvvet montajları parçaların yolda yerinden çıkmasına sebep olur.

İşte bu yüzden, bu tür kritik mekanik işlemler mutlaka kurumsal altyapıya sahip, yaptığı işin arkasında duran ve standartları belirlenmiş yetkili servis noktalarında yapılmalıdır. Bu noktada devreye PratikAraba giriyor. Servisimize adım attığınız andan itibaren aracınız, şeffaflık ilkesiyle, tamamen profesyonel test cihazları ve eğitimli ustalarımız tarafından detaylı bir Check-Up işlemine alınır. Onayınız olmadan hiçbir parça sökülmez veya değiştirilmez. Kullanılan hidrolik sıvısının kaynama noktasından DOT kalitesine kadar her detay titizlikle hesaplanır. Değişim esnasında, aracınızın fabrika çıkış standartlarını korumak adına sadece kalite kontrol testlerinden geçmiş parçalar tercih edilir.


PratikAraba servisi olarak müşterilerimize TSE 12047 "A" kalite servis standartlarında ve 4077 sayılı Tüketici Koruma Kanununa uygun şekilde hizmet vermekte olup aracınıza dair tüm işlemleri, yazılım ve mekanik onarımları garantili olarak yapmaktayız.

Bakım ve onarım esnasında marka üreticisi tavsiyesine uygun orijinal ve OEM (Original Equipment Manufacturer) onaylı yedek parça kullanmaktayız.

Periyodik bakım ve onarımlarda PratikAraba servisini tercih ettiğinizde www.pratikaraba.com/periyodik-bakim.html a tıklayarak aracınızın periyodik bakım fiyatını görebilir ve mobil aplikasyon sistemi ile aracınızın periyodik bakımda değişen malzemelerini ve sonraki bakım kilometre ve zamanını öğrenebilirsiniz.
